Servis dan Perawatan Forklift Elektrik Toyota 7FBR15

Dipublikasikan 27 October 2026

Servis dan Perawatan Forklift Elektrik Toyota 7FBR15: Panduan Lengkap dan Daftar Kode Error dan Contoh Form Check List Operator bisa download

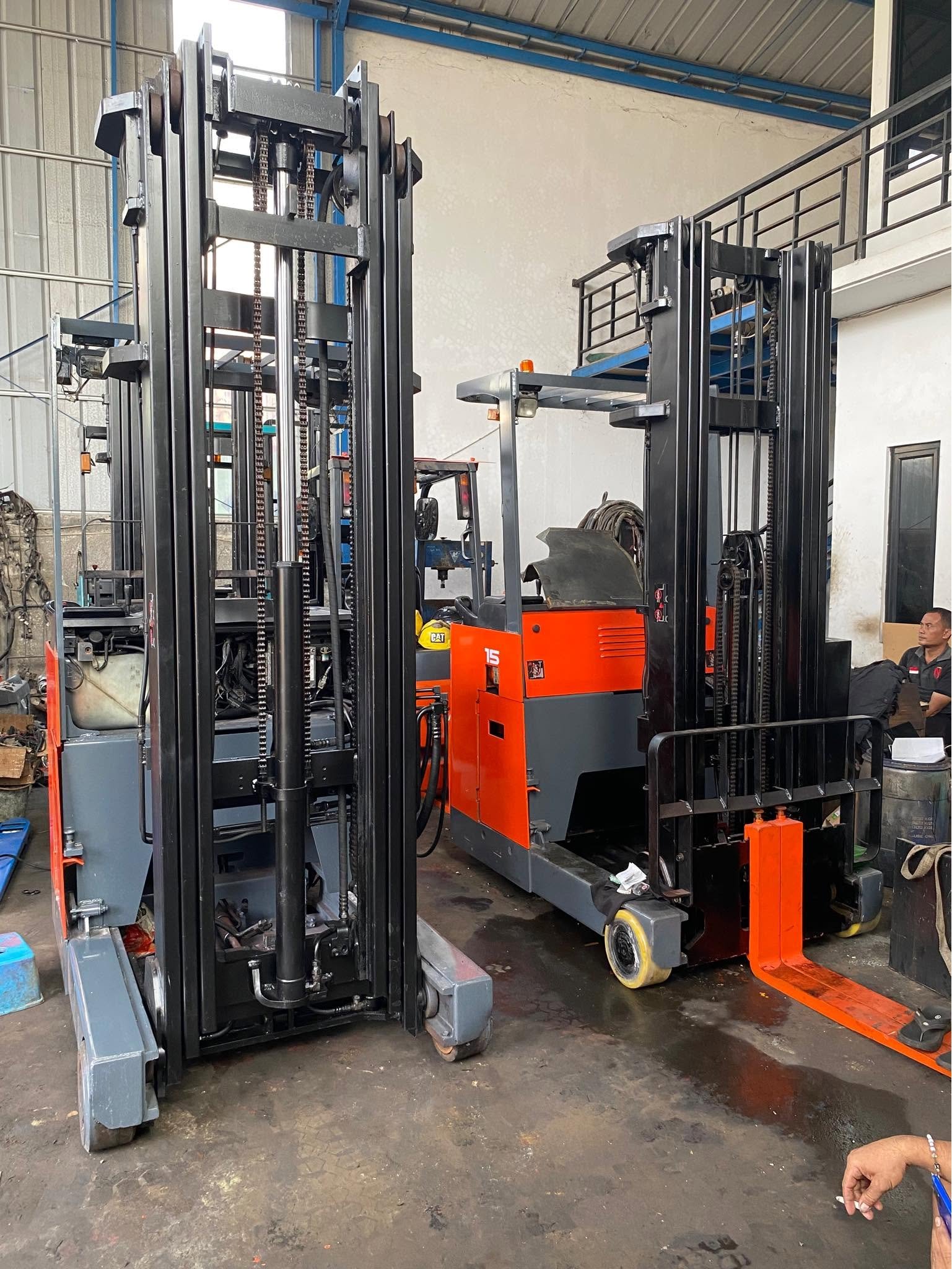

Forklift elektrik Toyota 7FBR15 adalah reach truck yang andal dan banyak digunakan di gudang dengan lorong sempit. Untuk menjaga performa dan keselamatannya, perawatan berkala serta pemahaman terhadap kode error menjadi kunci. Artikel ini membahas jadwal servis, panduan perawatan, dan daftar kode error yang sering muncul pada Toyota 7FBR15, sehingga teknisi dan operator dapat melakukan tindakan yang tepat.

Jadwal dan Prinsip Servis Forklift Elektrik Toyota

Sistem perawatan forklift Toyota didasarkan pada jam operasi (hour meter), bukan sekadar kalender. Interval yang umum digunakan adalah sebagai berikut:

Interval	Perkiraan Waktu	Pekerjaan Servis
250 jam	~6 minggu	Pelumasan, pengecekan level cairan, servis filter udara, inspeksi visual mast, rantai, garpu, dan ban
500 jam	~3 bulan	Ganti oli dan filter, cek hidraulik, pelumasan dan ketegangan rantai mast, inspeksi rem
1.000 jam	~6 bulan	Servis driveline dan hidraulik lebih dalam, penggantian filter, inspeksi sistem kelistrikan
2.000 jam	~12 bulan	Servis besar: flush sistem, ganti filter hidraulik, pengujian komponen utama, uji beban dan sertifikasi keselamatan tahunan

Catatan penting: Jadwal di atas adalah kerangka umum. Manual servis untuk model 7FBR15 tetap menjadi acuan utama untuk interval, spesifikasi fluida, dan torsi yang tepat.

Panduan Perawatan Harian dan Mingguan

Selain servis berkala berdasarkan jam operasi, perawatan harian dan mingguan sangat penting untuk mencegah kerusakan dini.

Pemeriksaan harian (sebelum operasi): Nyalakan kunci kontak, cek indikator baterai, periksa kebocoran oli atau air, dan pastikan tidak ada kerusakan visual pada komponen utama.
Pemeriksaan mingguan (setiap 40 jam): Periksa elektrolit baterai (untuk tipe lead-acid), kencangkan baut dan mur, periksa linkage kemudi dan utama, serta lumasi rantai.
Perawatan baterai: Hindari pengosongan dan pengisian berlebihan. Saat mengisi daya, pastikan tutup baterai terbuka. Jika suhu elektrolit melebihi 55°C, hentikan pengisian atau kurangi arus pengisian.

Daftar Kode Error Toyota 7FBR15 dan Penanganannya

Sistem diagnostik pada 7FBR15 akan menampilkan kode error pada layar multi-fungsi ketika terdeteksi gangguan. Jika ada lebih dari tiga kode, tampilan akan bergantian setiap 2 detik. Berikut adalah kode-kode error yang umum beserta arti dan tindakan pengamanannya.

Kode Error Sistem Penggerak dan Kelistrikan Utama

Kode	Bagian Bermasalah	Mode Error	Tindakan Pengamanan (Fail-Safe)
A1	Kontroler	Tegangan tinggi	Menonaktifkan penggerak dan penanganan material
A2	Suhu papan CPU	Panas berlebih	Membatasi output penggerak
A4	Sakelar pedal akselerator	Abnormalitas sakelar	Menonaktifkan penggerak
A8	Sekring F1	Sekring terbuka	Menonaktifkan penggerak dan penanganan material
C0-1	Sirkuit penggerak utama	Abnormalitas sirkuit utama	Menonaktifkan penggerak
C2-1	Motor penggerak	Panas berlebih	Membatasi output penggerak
CB-1	Kontaktor baterai (MB)	Kontaktor terbuka	Menonaktifkan penggerak dan penanganan material

Kode Error Sistem Kemudi (EPS) dan Sensor

Kode	Bagian Bermasalah	Mode Error	Tindakan Pengamanan
71-1	Sensor sudut ban	Terbuka	Membatasi output penggerak, menonaktifkan kontrol traksi dan suspensi
72-1	Sensor torsi kemudi	Terbuka	Menonaktifkan EPS (power steering elektrik)
72-2	Sensor torsi kemudi	—	Menonaktifkan EPS
F0-1, F0-2, F0-3	Kontroler EPS	Abnormalitas sirkuit utama	Menghentikan EPS

Catatan untuk kode 72-1/72-2: Forum pengguna melaporkan bahwa kode 72-1 sering disebabkan oleh sensor roda kemudi yang terbuka, dan perbaikan dapat dilakukan dengan meluruskan roda kemudi atau memeriksa sensor/mikro. Kode 72-2 juga dapat disebabkan oleh sensor sudut kemudi atau papan SCPU.

Kode Error Sistem Penanganan Material (Hidraulik)

Kode	Bagian Bermasalah	Mode Error	Tindakan Pengamanan
E0-1	Sirkuit pompa utama	Abnormalitas sirkuit utama	Menonaktifkan penanganan material
E3	Sirkuit pompa utama	Sensor suhu abnormal	Membatasi output penanganan material
64-1	Solenoid lift	Terbuka	Menghentikan output solenoid lift
64-2	Solenoid lift	Korsleting	Menghentikan output solenoid lift

Kode Error Sistem Rem dan Suspensi

Kode	Bagian Bermasalah	Mode Error	Tindakan Pengamanan
G1-1 hingga G2-3	Katup rem	Terbuka/korsleting solenoid	Menonaktifkan kontrol rem dan traksi, membatasi output penggerak
54-1	Solenoid ayun	Terbuka	Menonaktifkan kontrol suspensi (terkunci)

Langkah Troubleshooting Umum

Saat kode error muncul, ikuti prinsip keselamatan berikut sebelum melakukan diagnosis:

Putuskan koneksi baterai sebelum memeriksa atau merawat bagian kelistrikan.
Hati-hati dengan kontroler: Koneksi konektor baterai yang tidak tepat dapat merusak komponen internal kontroler.
Gunakan alat ukur yang tepat (multimeter) untuk memeriksa tegangan, resistansi, atau kontinuitas pada konektor di papan CPU, DC/MD, atau ECPU.
Gunakan mode Analyzer pada menu Mask untuk membaca status sistem kelistrikan dan kode error yang tersimpan. Kontroler menyimpan hingga 10 kode error terakhir dalam memori diagnostik.

Kesimpulan

Toyota 7FBR15 membutuhkan perawatan berbasis jam operasi yang konsisten, mulai dari pemeriksaan harian hingga servis besar 2.000 jam. Pemahaman terhadap kode error seperti A1, C2-1, 72-1, E0-1, dan CB-1 memungkinkan teknisi untuk segera mengidentifikasi sistem yang bermasalah dan mengambil tindakan pengamanan yang tepat. Selalu jadikan manual servis model 7FBR15 sebagai rujukan utama, dan lakukan diagnosis kelistrikan dengan hati-hati untuk menghindari kerusakan lebih lanjut. Dengan perawatan yang disiplin dan penanganan error yang cepat, forklift elektrik Toyota 7FBR15 dapat memberikan produktivitas dan keandalan yang optimal di lingkungan gudang Anda.

Contoh form checklist harian operator Forklift

Download Disini
